Rakit Sendiri Bemo Listrik (BioBemo)

rakit sendiri bemo listrik (biobemo) DIY + open-source project

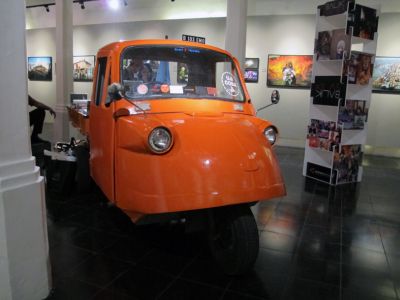

Proyek: BioBemo
Program: Revitalisasi Bemo Karet oleh aikon

Tahapan informasi berikut ini menyederhanakan proses pembangunan BioBemo #1: si oren dan Biobemo #2: si pinki

Bahan yang perlu diadakan

  1. Sebuah bemo
  2. Motor listrik: BLDC 10kW dari Golden Motor
  3. Controller: 48V dari Golden Motor
  4. Contactor: Golden Motor
  5. Kipas pendingin controller Ebpapst 48V
  6. Baterai: empat buah dari: Haze Batteries
  7. Pedal akselerasi dari: Golden Motor
  8. Kabel notebook USB–to-controller dari: Golden Motor beserta perangkat lunaknya
  9. Tombol on/off (dapat diperoleh di toko listrik atau asesoris mobil) untuk tombol maju-mundur
  10. Kabel 70mm 3 meter dengan kepala tembaga
  11. Empat buah sekering dan kotaknya
  12. Empat buah charger Paco 25 Ampere dari ACEhardware
  13. Enam buah Hella cut-off-switch
  14. Heatsink
  15. Brake-switch (dapat diperoleh di toko listrik atau asesoris mobil)
  16. DC-to-DC converter: 48V-to-12V

Persiapan yang dilakukan pada bemo

  1. Mengganjal bemo di empat penopang, sehingga ban terangkat, menjauh dari tanah,
  2. Melepas dan mengeluarkan mesin dan transmisi, pedal gas, tangki bensin, accu,
  3. Membersihkan, memeriksa dan memperbaiki shock-breaker dan poros roda depan,
  4. Membersihkan, memeriksa dan memperbaiki gardan penggerak roda belakang,
  5. Membersihkan, memeriksa dan memperbaiki rem: master, pipa, kampas, master belakang,
  6. Membersihkan, memeriksa rangka dan sambungan konstruksi rangka,
  7. Modifikasi dan membuat rangka kompartemen accu untuk dapat menampung dua baterai di masing-masing sisi: sisi pengemudi dan penumpang,
  8. Membuat lubang dan memasang empat cut-off-switch pada dinding jok depan

Persiapan pada motor listrik dan controller

  1. Membuat pemegang motor listrik dengan plat besi setebal 5 milimeter
  2. Membuat pemegang kipas, heatsink, dan controller dengan plat besi siku 2 milimeter
  3. Memodifikasi u-joint ke socket penghubung motor listrik

Proses perakitan

  1. Memasang motor pada pemegang motor
  2. Menempelkan heatsink pada controller dengan paste
  3. Memasang kipas heatsink
  4. Urutan (dari bawah): kipas, heatsink, controller
  5. Memasang pemegang motor dan controller pada rangka bemo
  6. Memasang pedal akselerator
  7. Memasang brake-switch
  8. Menghubungkan kabel-kabel controller ke motor, switch-breaker, pedal akselerator, dan brake-switch. Lihat gambar dan periksa berulang kali
  9. Menempatkan baterai pada tempatnya
  10. Menghubungkan baterai secara seri termasuk menghubungkan setiap charger pada masing-masing baterai melalui Hella cut-off-switch
  11. Menghubungkan DC-to-DC converter
  12. Menghubungkan baterai minus (-) ke controller minus (-)
  13. Menghubungkan baterai plus (+) ke switch breaker (+)
  14. Memeriksa alur kabel sekali lagi
  15. Menghubungkan kabel USB ke notebook, menyalakan dan memulai aplikasi panel info
  16. Berdoa

Proses Ujicoba

  1. Memutar empat cut-off-switch menjadi kondisi terhubung (on)
  2. Memutar tombol kontak 1. Kipas pendingin controller mulai berputar
  3. Memutar kunci kontak utama. Terdengar bunyi ‘ctak!’ pada controller dan lampu merah controller menyala
  4. Menekan pedal akselerator
  5. Menyaksikan roda berputar
  6. Tekan satu kali tombol mundur untuk menguji arah putaran roda
  7. Tekan pedal rem untuk menguji rem dan regenerative-breaking
  8. Memeriksa dan menyesuaikan pengaturan melalui notebook

Perlu teman untuk ngobrol tentang ini? Silahkan gabung klik menu "Komunitas" di bagian atas halaman. Pilih bentuk yang paling cocok & jangan sungkan bertanya. Mohon juga dukungannya untuk para supir bemo melalui program ini. Kontak: BioBemo.

Kontributor: Enrico Halim
